樂友鄰 MOYISD9000 音樂交互系統
2024/11/09
品牌：樂友鄰
型號：MOYISD9000音樂交互系統
第一章 總體建設方案
1、建設原則
1.1、功能完備性
錄音棚音頻系統設計應具備較高的整體性，為升級和擴展留空間。錄音棚各級系統采用MADI/ADAT光纖及高采樣模擬傳輸?shù)姆绞?，并可與演播室系統做級聯，提供現場多軌錄音及錄音制作素材的備份。
1.2、運行可靠性
錄音棚工作站系統采用主備工作站方式，另配備60通道音頻接口通過同軸光纖或?qū)Ｓ霉饫w連接實現多軌錄音備份。
1.3、操作靈活性
錄音棚調音臺選用高度集成化的大型工作站控制臺，可將音頻工作站中功能鍵放在在調音臺功能鍵上一鍵調取，操作靈活簡便。
我們非常明確廣播電視臺錄音棚需要承擔對節目制作、演播室同期錄音、后期混音、全臺制作網播放內容的錄制和混音，以及文藝作品高標準聲音錄制等功能。需具備以下特性：
1、選擇行業標準品牌或者行業認知度較高的品牌，以保證音質優秀；
2、具備最常用的行業標準音頻工作站，以便所制作的錄音文件與其他錄音棚的文件能夠兼容，方便協同工作，同時方便未來擴展系統，并方便錄音師使用；
- 可擴充性
系統設計時應充分考慮今后的發展需要，系統應具有預備容量的擴充與升級換代的可能。
- 規范性
由于本系統是一個嚴格的綜合性系統，在系統的設計與施工過程中就參考各方面的標準與規范，嚴格遵從從各項技術規定，做好系統的標準設計與施工。
第二章、總體建設目標
一、系統介紹
技術及功能概述
廣播電視臺錄音棚系統必須采用當今世界技術先進、成熟穩定的專業產品，操作直觀簡易、信號調配靈活、維護管理方便等特性；采用大工作站控制調音臺，實現與錄音合成工作站完美融合，是工作站控制界面化，利用調音控制臺直觀的功能鍵，輕松實現一鍵調取，同時可控制工作站走帶、快進、快退、錄音等工作；核心音頻工作站系統可以采用RME HDSPeMADI FX核心處理技術，采用光纖接口實現信號傳輸。
充分了解廣電用戶的實際使用需求，并且多次現場拜訪廣電行業用戶，明確用戶的實際使用流程及功能、性能要求。我們針對這些要求及標準設計廣電錄音棚系統方案。

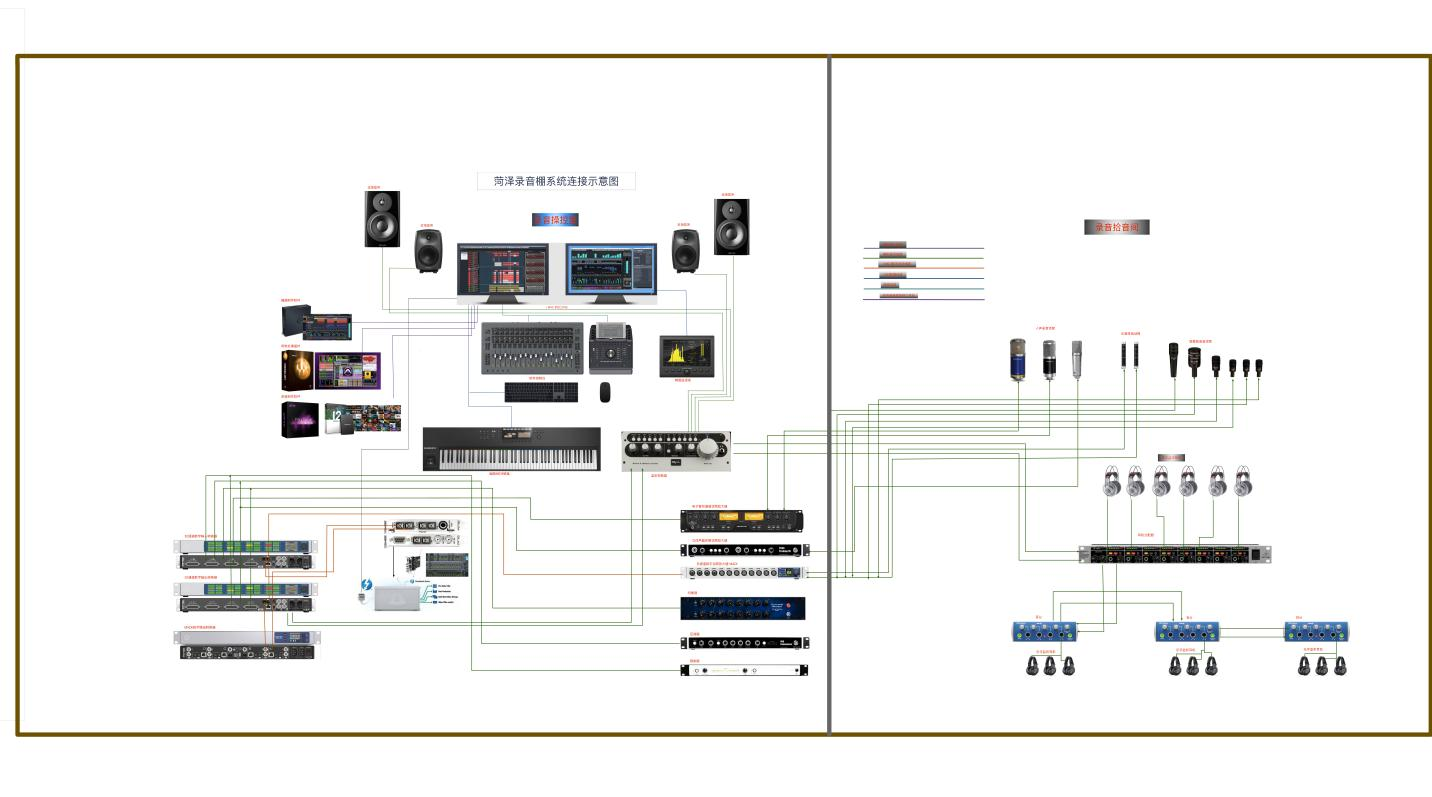

系統設備包括：專業數字音頻工作站系統、大型數字控制臺、監聽及控制系統、音樂制作系統、錄音話筒及話放配件、母帶后期處理周邊設備、系統集成。
- 專業數字音頻工作站系統
我們采用中國定制工作站做為核心工作站，我們對工作站進行配置升級，系統盤升級為：英特爾I9處理器、RAM 64G內存、2TB固態硬盤，16TB存儲空間，27寸標準顯示器，結合DAW主控?cái)U(kuò)展控制系統穩定運行，確保系統運行穩定及空間充足，由于多軌道（128軌）同期錄音數據量龐大，原有配置很難勝任大負荷工作。核心接口采用RME HDSPeMADI FX音頻接口核心系統，其性能穩定，功能強大已經得到行業普遍認可，并且成為行業標準。其通道能力非常強大。支持雙組MADI/ADAT 光纖、雙組SPDIF同軸，最大軌道支持188通道, 24Bit/192kHz高端軌輸入輸出。除此之外我們還為工作站配備的外置16TB數據存儲，確保錄制完成的數據安全備份，并且可以預裝大量音色庫、采樣庫、音效庫滿足影視后期制作、音樂制作等功能要求。
2、大型數字控制臺
我們根據用戶的技術要求選用目前技術先進的AVID S1&DOCK系列DAW控制系統，其性能已經成為目前行業廣播標準，并且通過S1&DOCK控制DAW工作站軟件以及監聽控制器進行實時控制，量化精度達到32/192位，并且支持多平臺、多工作站、多系統實時切換，支持錄音、混音、電影后期混錄制作，功能非常強大。
3、監聽及監看系統
這部分用戶招標文件配置要求2.0主監聽系統。并且錄音過程中還需要提供對講與內部通話溝通，S1&DOCK 標配系統沒有提供監聽控制部分功能，固我們?cè)诜桨冈O(shè)計時增加了該產品，確保系統的功能完整，并且真對電視內容制作增加了電視模擬監聽音箱、電視響度監視器。讓整套系統能夠應付各種內容制作要標準的苛刻要求。監聽我們采用GENELEC 8000系列APS Coax Active （Black）系列主監聽系統，并且錄音控制室配置了1臺55寸高清顯示器，用于視頻后期配音、ADR、影視音效制作等等。
4、音樂制作系統 &錄音話筒及配件
本方案設計的錄音話筒種類非常豐富，包括大振膜、小振膜、樂器話筒、人聲話筒、打擊月器話筒、擬音話筒、對白錄制話筒等等，種類齊全，共計13支話筒。完全能夠應付各種錄音內容錄制要求，結合之前現有設備進行搭建，但是話筒放大器數量較少，設計話筒放大器5臺、2個單通道主話放、2個2通道樂器話放、1個8通道鼓組話放，總計14個話放通道，能滿足電聲樂隊、中小型管弦樂隊錄制要求，我們對系統的話放通道進行整補，基本所有話筒都可以同時錄制使用，大大減少了在實際使用過程中的局限性。
本系統選用的產品全部為廣播電視領域國際、國內知名品牌，選型應合理，滿足全新的設計理念，集成度高，易于操作和系統管理。
②至少能夠滿足5年內技術及設備不落后、不淘汰。設備質量的保證性。
③要求滿足各系統的兼容性。
④系統的配套根據創業園具體情況，利用現有的設備，減少中間環節，去除不必要設備，實現設備和系統的便捷性和優越性。
⑤系統建設可以根據技術發展實現擴展和升級，設備不能存在排他性和封閉性。
⑥系統的建設需考慮到必要的網絡安全的必要因素，保證系統的安全運行
系統方案功能技術參數：

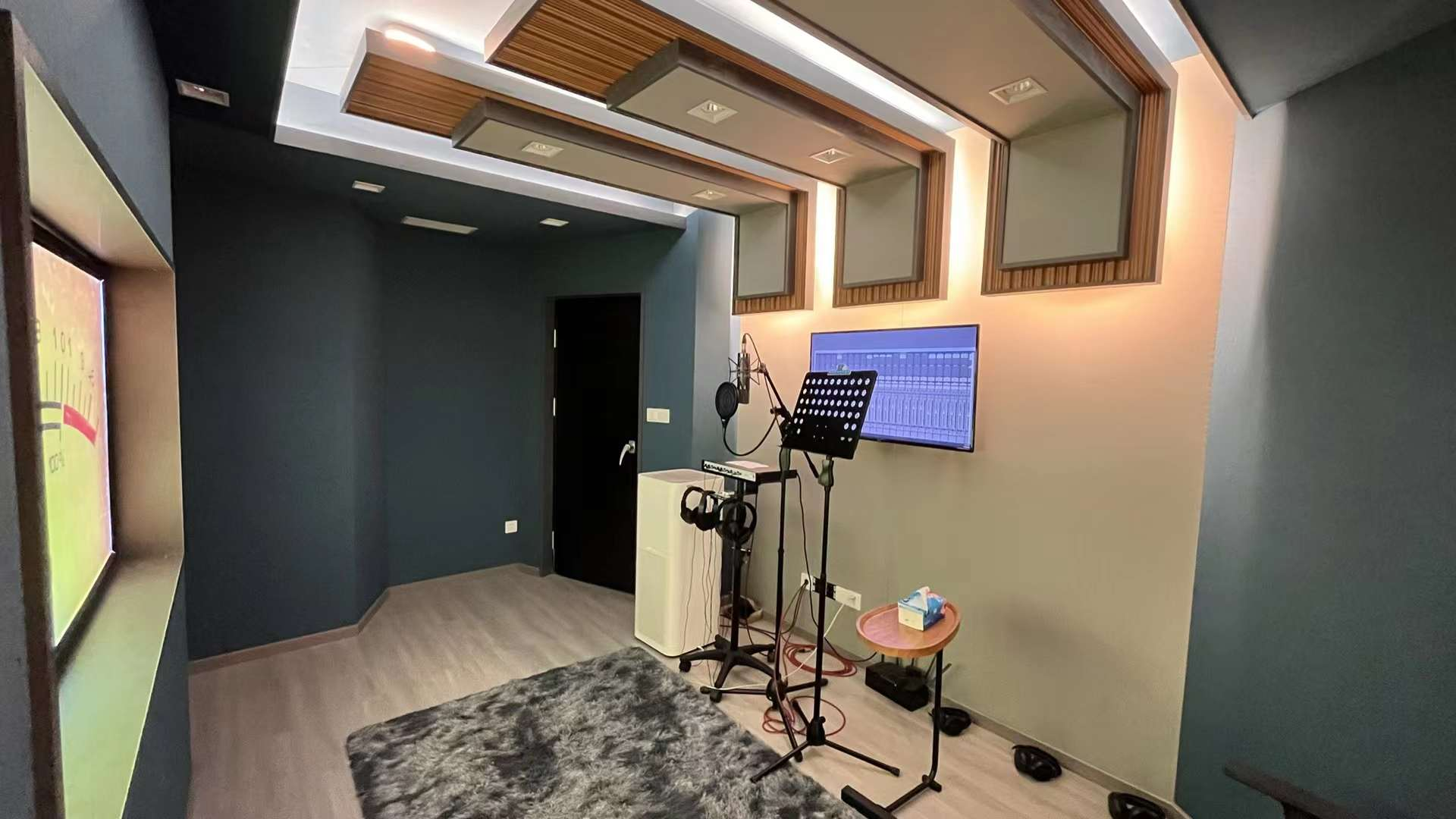

錄音棚由錄音室和控制室/后期節目制作兩部分組成；控制室用于采錄編全過程的操作和控制，兼作后期節目制作。主要設備包括：數字錄音調音臺、數字錄音系統、音頻工作站、后期制作、數據傳輸和內部通信系統等。錄音室主要用于多聲道聲源的采集，設有各種類型的拾音話筒和演員頭戴耳麥等設備。
錄音設備中除了錄音室以外，其他主要設備包括：專業音頻工作站、工作站顯示器、音頻接口、數字控制臺、同步器、各種錄音話筒、話筒放大器、監聽系統、各種處理軟件、MIDI編曲設備、DVD播放器、母版級CD刻錄機及其他周邊設備等組成。
錄音棚的主要功能定位：
音樂節目制作和編輯；
語言配音；
器樂獨奏，重奏，小合奏錄音制作；
聲樂獨唱，重唱，小合唱錄音制作；
朗誦，小品錄音制作；
后期處理編輯；
1、頻率響應:≥20Hz~20Kz
2、靈敏度:≥-32dB+－3dB(odB=IV/Paat1Ntz)
3、聲壓級:≥130dB(at1kHz=1%T.H.D
4、阻抗200R
5、最大聲壓:≥117—128db
6、信噪比≥-81dba
7、本底噪聲≥12dba
1、頻響范圍：10 Hz -120 kHz (±3 dB)
2、輸入阻抗 RCA /非平衡：50 kohm
3、輸出阻抗 XLR /平衡：500 Ohm
4、平衡最大輸入電平：+21 dB
5、非平衡 最大輸入電平：+19dB
6、動態范圍(平衡/非平衡)：108+4/110+4dB
7、噪音(加權)：-89dB
8、共模抑制：>70db
9、電源功率：10W
1、聲壓級：≥105 dB
2、頻率響應范圍：≥41 Hz - 21 kHz (-6 dB)
3、頻率響應精準度：≥± 2 dB（48 Hz - 20 kHz)
4、功放功率：低頻 ≥90 W高頻 ≥90 W
1、≥六個推子可快速輕松地優化低頻、高頻、壓縮、混響、延時和音高。
2、≥超過30種預設涵蓋了多種人聲風格
1、參數均衡器的≥6個浮動頻段內單獨進行動態處理
2、斜率6-24dB的附加高通和低通濾波器
1、≥3種獨特的60年代EMI磁帶原料配方
2、≥3種不同的延時類型，能重新創建真實的磁帶延時效果
1、≥4種不同類型的強大動態處理
2、≥6個頻段提供緊密集中的動態和EQ處理
3、≥4個分頻頻段，2個浮動頻段
1、≥性能效率提高2-3倍
2、為立體聲音源提供了“Double”分析模式和寬度控制
兼容性，高級插件套件和實時模擬經典插件套件-Mac / PC AAX 64，VST，AU，RTAS。
≥功能：支持128個音頻軌，256個MIDI軌，256個Aux，無限個Bus，128個插件，32個視頻軌。
≥功能：MIDI制作、錄混、打譜、唱作編曲、影視后期、DSD/DoP錄音等
≥支持的音頻/MIDI軟件平臺包括最新版本的Pro Tools，Pyramix，Cubase/NuendoSonar Auralia/Musition，Cycling74 Max，Samplitude/Sequoia Live Studio One FL StudioDigital Performer；插件Kontakt，Waves系列等。
